EMI-afschermingspakking

A: Een EMI-afschermingspakking (elektromagnetische interferentie), ook bekend als EMC-pakking (elektromagnetische compatibiliteit), is een gespecialiseerd onderdeel dat wordt gebruikt in elektronische en elektrische systemen om de doorgang van elektromagnetische interferentie of radiofrequentie-interferentie (EMI/RFI) tussen twee aangrenzende apparaten te voorkomen. oppervlakken, meestal waar er gaten of naden in elektronische behuizingen of kasten zitten.

Het primaire doel van EMI-afschermende pakkingen is het creëren van een geleidende afdichting tussen twee oppervlakken, zoals de pasvlakken van een elektronische behuizing of de randen van een PCB (Printed Circuit Board). Deze afdichting helpt de elektromagnetische emissies van de elektronica binnenin te beperken en te voorkomen dat externe interferentie de behuizing binnendringt. EMI-afschermende pakkingen worden vaak gebruikt in toepassingen zoals telecommunicatieapparatuur, medische apparatuur, militaire en ruimtevaartelektronica, consumentenelektronica en meer.

De belangrijkste kenmerken van EMI-afschermende pakkingen zijn onder meer:
1. Geleidende materialen:Deze pakkingen zijn doorgaans gemaakt van materialen die elektrisch geleidend zijn, zoals met metaal gevulde elastomeren (rubbers) of geleidende materialen van stof over schuim.

2. Vorm en profiel:EMI-afschermende pakkingen zijn verkrijgbaar in verschillende vormen en profielen, waaronder pakkingen, O-ringen en strippakkingen, om aan verschillende afdichtingsvereisten te voldoen.

3.Compressie:Wanneer de twee oppervlakken bij elkaar worden gebracht, wordt de pakking samengedrukt, wat zorgt voor een goed elektrisch contact en een goede afdichting.

4. Geleidende lijm:Sommige EMI-afschermingspakkingen zijn aan één of beide zijden voorzien van geleidende lijm om de pakking aan de pasvlakken te helpen hechten.

5. Milieubestendigheid:Veel EMI-afschermende pakkingen zijn ontworpen om zware omgevingsomstandigheden te weerstaan, waaronder extreme temperaturen, vocht en chemicaliën.

6. Nalevingsnormen:EMI-afschermende pakkingen worden vaak vervaardigd om te voldoen aan specifieke nalevingsnormen en -voorschriften, zoals MIL-STD-461 voor militaire toepassingen of FCC-voorschriften voor consumentenelektronica.

Door EMI-afschermende pakkingen te gebruiken, kunnen fabrikanten de elektromagnetische compatibiliteit van hun producten verbeteren, het risico op interferentie tussen elektronische componenten verminderen en ervoor zorgen dat elektronische apparaten voldoen aan de wettelijke vereisten voor emissies en gevoeligheid voor interferentie.

A: Bij SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO zijn we er trots op een toonaangevende fabrikant te zijn die gespecialiseerd is in een breed scala aan geavanceerde EMI-afschermingsoplossingen. Met een toewijding aan uitmuntendheid, innovatie en betrouwbaarheid hebben we onszelf gevestigd als een vertrouwde partner voor bedrijven die op zoek zijn naar bescherming tegen elektromagnetische interferentie van topkwaliteit.

Het kernaanbod van onze fabriek:
1. Beryllium koperen vingerkolf en pakking:
BeCu SMD-veer
Beryllium koperen veren
Afschermingsruimte Afschermingsstrips en SUS-veer

2. Stof-over-schuim (geleidend schuim):
Uitgebreide R&D en productie

3. Afscherming van breigaas en afscherming van honingraatpaneel:
Deskundig ontwerp en productie

4. Geleidende materialen:
Koperfolie
Geleidend rubber
Ferriet afschermingsbril

5. Precisie-stempelonderdelen en gereedschappen:
Materialen voor diverse toepassingen

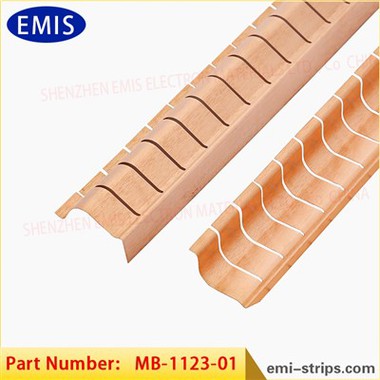

A: Onze berylliumkoper (BeCu) vingerkolf en pakking onderscheiden zich door uitzonderlijke prestaties:
Superieure veerkracht:Deze pakkingen behouden hun vorm en integriteit, zelfs na 10,000 compressies.

Effectiviteit van elektrische afscherming:Bereik uitstekende EMI-bescherming met een afschermingseffectiviteit van 80-100dB en H-veldafscherming van 60-70dB bij 200 MHz.

Breed frequentiebereik:From 2 GHz plane wave shielding of 75-120dB to >Met een afschermingseffectiviteit van 110 dB voor een 100 MHz-vlak blinken onze producten uit over een breed spectrum.

Betrouwbaarheid en snelle levering:Reken op ons voor betrouwbare kwaliteit en snelle leveringen. Ervaar uitstekende geleidbaarheid en maatvastheid.

Temperatuurbestendigheid:Onze pakkingen presteren consistent over een breed temperatuurbereik en zijn niet-magnetisch.

Veelzijdige opties:Kies uit verschillende montageopties, maten en configuraties om aan uw specifieke behoeften te voldoen.

Lage compressiekracht:Profiteer van een lage compressiekracht en geniet tegelijkertijd van maximale veereigenschappen.

Hoge sterkte koperlegering:We gebruiken de hoogste sterkte koperlegering met een lange cyclustijd.

Aanpassingsvermogen:Onze pakkingen zijn geschikt voor grote spleetvariaties en zijn ideaal voor bidirectionele toepassingen.

Naleving:Al onze producten zijn ROHS-compatibel en voldoen aan de nieuwste industrienormen.

Toepassingen:
Onze BeCu Fingerstock en pakking worden veelvuldig gebruikt in industrieën zoals:
Communicatie
Computerkasten
Medische apparaten
Nieuwe energieapparatuur

Bij SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO zijn we toegewijd aan het leveren van uitgebreide EMI-afschermingsoplossingen die uw producten voorzien van het hoogste niveau van bescherming tegen elektromagnetische interferentie. Werk met ons samen voor geavanceerde technologie, betrouwbaarheid en een streven naar uitmuntendheid.

A: EMI-afschermingspakkingen (Elektromagnetische Interferentie) werken door een barrière te creëren die de doorgang van elektromagnetische straling of interferentie tussen twee aangrenzende oppervlakken voorkomt. Deze pakkingen zijn ontworpen om elektrische geleidbaarheid en een goede afdichting te bieden, waardoor elektromagnetische golven effectief worden geblokkeerd en de integriteit van gevoelige elektronische apparatuur wordt gewaarborgd. Zo werken ze:
1. Geleidende materialen:EMI-afschermende pakkingen zijn doorgaans gemaakt van geleidende materialen, zoals met metaal gevulde elastomeren (rubbers) of geleidende materialen van stof over schuim. Deze materialen hebben het vermogen om elektriciteit te geleiden.

2.Compressie:Wanneer twee oppervlakken of componenten met elkaar in contact komen of bij elkaar worden gebracht, wordt de EMI-afschermende pakking daartussen samengedrukt. Deze compressie zorgt voor een goed elektrisch contact tussen de pakking en de pasvlakken, waardoor een geleidend pad ontstaat.

3. Afdichting:Naast hun geleidende eigenschappen dienen EMI-afschermende pakkingen ook als afdichtingen. Ze vullen gaten, naden of verbindingen in elektronische behuizingen, PCB's of andere apparatuur op waar elektromagnetische interferentie mogelijk kan binnendringen of ontsnappen.

4. EMI blokkeren:Elektromagnetische interferentie bestaat uit elektromagnetische golven (radiofrequentiestraling) die worden gegenereerd door elektronische apparaten of externe bronnen. Wanneer deze golven de EMI-afschermende pakking tegenkomen, die nu deel uitmaakt van een geleidend pad, veroorzaken ze elektrische stromen in het pakkingmateriaal.

5. Absorptie en reflectie:De geïnduceerde elektrische stromen stromen door het geleidende pakkingmateriaal en absorberen en verspreiden daarbij de energie van de binnenkomende elektromagnetische golven. Deze absorptie vermindert de intensiteit van de interferentie.

6. Reflectie:Een deel van de elektromagnetische golven wordt weggereflecteerd van het afgeschermde gebied vanwege de geleidende eigenschappen van het pakkingmateriaal, waardoor wordt voorkomen dat ze binnendringen of ontsnappen.

7. Volledige behuizing:Om effectieve EMI-afscherming te bereiken, moet de gehele elektronische behuizing of het betreffende gebied worden omsloten met geleidend pakkingmateriaal, zodat er geen gaten of niet-afgeschermde gebieden zijn.

8. Meerdere lagen:In gevallen waarin hogere niveaus van afscherming vereist zijn, kunnen meerdere lagen afschermingsmaterialen en pakkingen worden gebruikt om de bescherming verder te verbeteren.

Door EMI-afschermende pakkingen te gebruiken, kunnen fabrikanten elektromagnetische interferentie effectief controleren en minimaliseren, waardoor elektronische apparatuur betrouwbaar werkt en voldoet aan de normen en voorschriften voor elektromagnetische compatibiliteit (EMC). Deze pakkingen spelen een cruciale rol in industrieën waar signaalintegriteit, gegevensbeveiliging en het voorkomen van interferentie van het grootste belang zijn, zoals telecommunicatie, ruimtevaart, medische apparatuur en consumentenelektronica.

A: EMI-afschermende pakkingen kunnen van verschillende materialen worden gemaakt, afhankelijk van de specifieke vereisten en de toepassing waarvoor ze bedoeld zijn. De materiaalkeuze is cruciaal voor hun prestaties bij het effectief blokkeren van elektromagnetische interferentie. Hier zijn enkele veelgebruikte materialen:
1. Met metaal gevulde elastomeren:Deze pakkingen worden gemaakt door geleidende metaaldeeltjes, zoals zilver, nikkel of koper, te mengen met een elastomeer materiaal zoals siliconen of neopreen. De combinatie van metaal en elastomeer zorgt voor zowel elektrische geleidbaarheid als flexibiliteit. Met metaal gevulde elastomeren worden vaak gebruikt wanneer een samendrukbare pakking vereist is, omdat ze zich kunnen aanpassen aan onregelmatige oppervlakken.

2. Geleidende stof-over-schuim:Dit type pakking bestaat uit een laag geleidend weefsel gelamineerd op een schuimsubstraat. Het schuim zorgt voor de nodige samendrukbaarheid en afdichtingseigenschappen, terwijl het geleidende weefsel geleidbaarheid biedt. Geleidende pakkingen van stof over schuim worden vaak gebruikt in elektronische behuizingen en kunnen effectief zijn bij verschillende frequenties.

3. Geleidend rubber:Geleidende rubberen pakkingen zijn doorgaans gemaakt van siliconenrubber gevuld met geleidende deeltjes. Deze pakkingen staan ​​bekend om hun duurzaamheid en veerkracht. Ze worden vaak gebruikt in toepassingen die naast EMI-afscherming ook omgevingsafdichting vereisen.

4. Metaalfolies:Dunne platen metaal, zoals koper of aluminium, kunnen ook worden gebruikt als EMI-afschermende pakkingen. Deze folies worden vaak gecombineerd met een zelfklevende achterkant, waardoor ze gemakkelijk op de pasvlakken van elektronische behuizingen of PCB's kunnen worden aangebracht. Metaalfolies zijn bijzonder effectief bij hoge frequenties.

5. Geleidende kunststoffen:Sommige pakkingen zijn gemaakt van geleidende kunststoffen waarin geleidende additieven zijn verwerkt. Deze materialen kunnen in verschillende vormen worden gegoten of geëxtrudeerd en worden gebruikt in toepassingen waarbij lichtgewicht, niet-metalen materialen de voorkeur hebben.

6. Draadgaas:In bepaalde gevallen worden draadgaasmaterialen, meestal gemaakt van metaal, gebruikt als EMI-afschermende pakkingen. Deze gazen zijn ontworpen om een ​​geleidende barrière te bieden en tegelijkertijd ventilatie of zichtbaarheid mogelijk te maken in toepassingen zoals RF-afgeschermde ramen of ventilatieopeningen.
