Afgeschermde spiraalvormige pijppakking





De afschermende spiraalbuispakking is gemaakt van zeer elastisch vertind berylliumkoper, vernikkeld berylliumkoper, roestvrij staal en andere materialen. Deze unieke structuur zorgt voor een uitstekend afschermingseffect tegen elektromagnetische golven. Het kan de interferentie van externe elektromagnetische golven effectief blokkeren en de normale werking van de apparatuur in een complexe elektromagnetische omgeving garanderen.







Referentiediagram spiraalbuisgrootte I. Geïnstalleerd in standaard O-ringgroef II. Installeer in zwaluwstaartgroef







We kunnen de breedte, dikte en buitendiameter van berylliumkoper/roestvrij staal grondstoffen aanpassen aan uw behoeften. Deze afdichtingspakking wordt in een groef geïnstalleerd. De specifieke installatiemethode wordt weergegeven in de afbeelding. Standaardproductspecificaties worden weergegeven in de parametertabel van berylliumkoperen spiraalbuis:

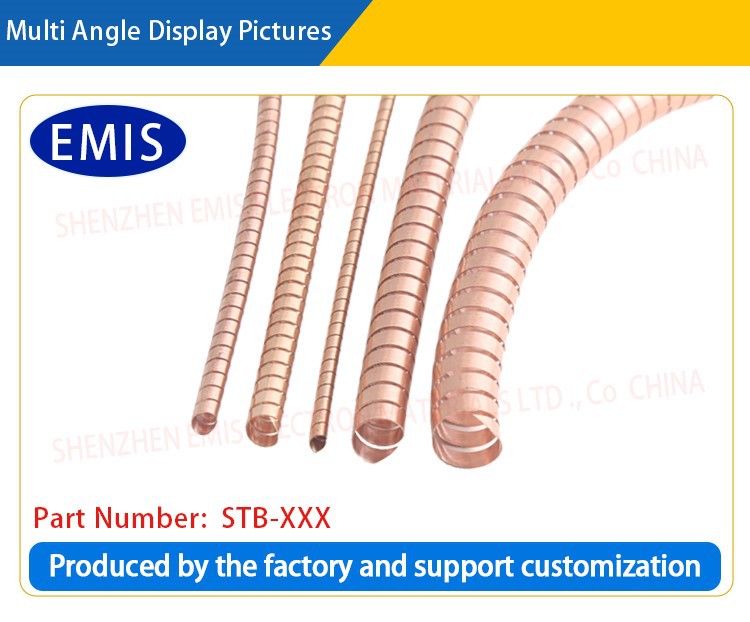

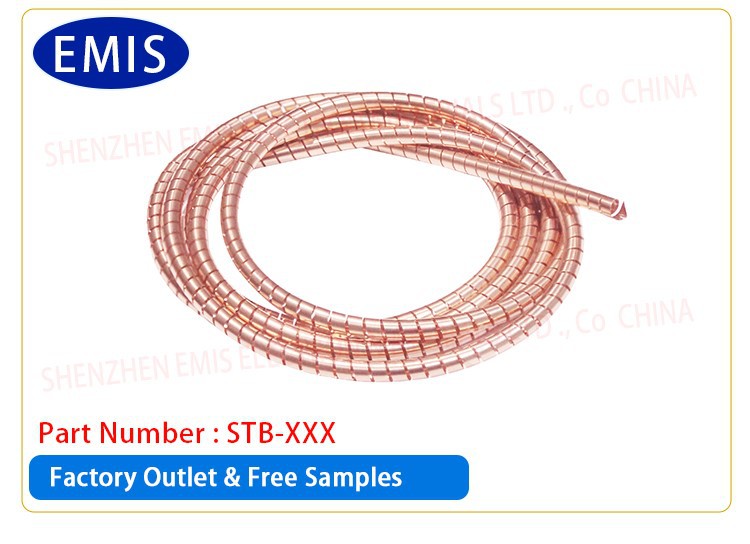

NEE	Onderdeelnummer	T(mm)	Diameter (D)	Lengte Max	Oppervlakteafwerking	Binnenste kern	Gemonteerde maat
							W	H	N
1	STB-086	0.08	0.86 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 meter	Helder. Nikkel. Tin. Goud. zilver	STB-1270-IC	16.70	9.60	12.30



































We kunnen ook roestvrij staal gebruiken om spirabuis te maken. Onderdeelnummer zoals hieronder.



NEE	Onderdeelnummer	T(mm)	Diameter eh	Lengte Max / Spoel	Oppervlakteafwerking	Binnenkern P/N	Gemonteerde maat
							W	H	N
1	STS-086	0.08	0.86 mm	10 meter	Helder. Nikkel. Tin enz	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 meter	Helder. Nikkel. Tin enz	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 meter	Helder. Nikkel. Tin enz	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 meter	Helder. Nikkel. Tin enz	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 meter	Helder. Nikkel. Tin enz	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 meter	Helder. Nikkel. Tin enz	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60 mm	10 meter	Helder. Nikkel. Tin enz	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 meter	Helder. Nikkel. Tin enz	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20 mm	10 meter	Helder. Nikkel. Tin enz	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60 mm	10 meter	Helder. Nikkel. Tin enz	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40 mm	10 meter	Helder. Nikkel. Tin enz	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75 mm	10 meter	Helder. Nikkel. Tin enz	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25 mm	10 meter	Helder. Nikkel. Tin enz	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8.00 mm	10 meter	Helder. Nikkel. Tin enz	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60 mm	10 meter	Helder. Nikkel. Tin enz	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7 mm	10 meter	Helder. Nikkel. Tin enz	STS-1270-IC	16.70	9.60	12.30



1. Productclassificatie

Spiraalvormige buisafschermingspakkingen zijn verdeeld in berylliumkoper spiraalbuispakkingen en roestvrijstalen spiraalbuisafschermingspakkingen volgens verschillende materialen.

Berylliumkoperen spiraalbuizen zijn krachtige elektromagnetische afschermingskussens. Ze zijn gemaakt van hoogwaardig berylliumkopermateriaal en hebben een uitstekende elasticiteit en weerstand tegen permanente compressievervorming.

Ze kunnen snel terugkeren naar hun oorspronkelijke vorm nadat ze door externe kracht zijn samengedrukt, en kunnen zich aanpassen aan openingen van verschillende vormen en afmetingen om goed contact en afschermende effecten te garanderen; het oppervlak van de spiraalbuis is vertind of vernikkeld om de geleidbaarheid en afschermingsprestaties verder te verbeteren, en de aan de randen gecoate pads zijn sterk

weerstand tegen elektrochemische corrosie in vochtige en zoutnevelomgevingen.

Roestvrijstalen spiraalbuisafschermingspakkingen zijn spiraalbuisafschermingsstrips gemaakt van roestvrij staal.

Roestvrijstalen spiraalbuizen hebben een uitstekende elasticiteit en drukweerstand en kunnen aanzienlijke steun- en terugtrekfuncties bereiken. Ze kunnen zonder extra ondersteuning op platen van elke dikte worden geïnstalleerd. Bovendien kunnen roestvrijstalen spiraalbuizen ook uitstekende afschermingsprestaties bieden om elektronische apparatuur te beschermen tegen elektromagnetische interferentie.



Introduceren

De afgeschermde spiraalbuispakking is gemaakt van zeer elastisch vertind berylliumkoper, vernikkeld berylliumkoper, roestvrij staal en andere materialen. Deze unieke structuur zorgt voor een uitstekend afschermingseffect tegen elektromagnetische golven. Het kan de interferentie van externe elektromagnetische golven effectief blokkeren en de normale werking van de apparatuur in een complexe elektromagnetische omgeving garanderen. Of het nu gaat om hoogfrequente of laagfrequente elektromagnetische golven, het kan er efficiënt door worden afgeschermd en biedt betrouwbare bescherming voor apparatuur die hoge elektromagnetische golvenafschermingsprestaties vereist.

Belangrijkste functies van afgeschermde spiraalbuispakkingen

Elektromagnetische afscherming: De belangrijkste functie is elektromagnetische afscherming. Door de metalen spiraalbuisstructuur kan het externe of interne elektromagnetische interferentie effectief isoleren, elektronische apparatuur beschermen tegen elektromagnetische stralingsinterferentie en de normale werking van de apparatuur garanderen.

Verminder lekkage van elektromagnetische straling: Bij gebruik in een pijpleidingsysteem voor het verzenden van signalen of stromen kan de afgeschermde spiraalbuispakking het lekken van elektromagnetische straling van signalen of stromen voorkomen, waardoor interferentie met de omgeving of apparatuur wordt vermeden.

Verbetering van de elektromagnetische compatibiliteit (EMC): Toegepast op industriële apparatuur, communicatieapparatuur, medische apparatuur en andere gebieden om ervoor te zorgen dat de apparatuur voldoet aan de EMC-normen (elektromagnetische compatibiliteit) en voldoet aan de wettelijke en veiligheidsvoorschriften.

Structurele bescherming en duurzaamheid: Spiraalvormige pijppakkingen kunnen ook fysieke bescherming bieden om te voorkomen dat apparatuur beschadigd raakt door wrijving, botsing of andere fysieke schade, en de duurzaamheid van leidingen of apparatuur verbeteren.

Structuur en materialen van afgeschermde spiraalbuispakkingen

De structuur van afgeschermde spiraalbuispakkingen bestaat meestal uit twee delen:

Draadgaaslaag: Het draadgaas is geweven van sterk geleidende metalen (zoals roestvrij staal, koper, aluminium, enz.) en zorgt voor elektromagnetische afscherming. De dichtheid en het materiaal van het draadgaas bepalen de doeltreffendheid van de afscherming.

Elastomeer of beschermlaag: De binnen- en buitenoppervlakken van de spiraalbuis hebben over het algemeen een laag elastomeer (zoals rubber, siliconen, etc.) of beschermlaag, die vooral een rol speelt bij de waterdichtheid, corrosiebestendigheid en schokbestendigheid. Elastomeermaterialen kunnen ook een bepaald bufferend effect hebben en de duurzaamheid van de pakking vergroten.

Afgeschermde spiraalbuispakkingen zijn hoogwaardige elektromagnetische afschermingspakkingen. Dit afschermingspakkingsmateriaal is een ideaal afschermingsmateriaal voor militaire en ruimtevaartprojecten, evenals voor sommige civiele elektronische apparatuur die efficiënte afscherming en afdichting vereist, en kan op grote schaal worden gebruikt bij afschermingsproblemen die andere pakkingen niet kunnen oplossen. De afschermende werking van deze afdichtingspakking bedraagt ​​86dB tot 165dB.

Roestvrijstalen spiraalbuizen zijn ook hoogwaardige elektromagnetische afschermingspakkingen. Dit product is zeer geschikt voor civiele toepassingen en voldoet aan de Europese Richtlijn 83528. Deze pakkingen kunnen een afschermingskwaliteit van meer dan 95 dB leveren op 1GHz.

Ons bedrijf biedt professionele maatwerkdiensten voor spiraalbuispakkingen, met als doel klanten in verschillende industrieën te voorzien van efficiënte elektromagnetische afschermings- en beschermingsoplossingen. Via maatwerkdiensten kunnen we afschermende spiraalbuispakkingen ontwerpen en produceren die voldoen aan hun speciale toepassingsomgevingen volgens de specifieke behoeften van klanten, waardoor we ervoor zorgen dat de prestaties, de grootte en de toepasbaarheid van de producten perfect op elkaar zijn afgestemd om klanten te helpen omgaan met complexe elektromagnetische interferentie ( EMI) problemen.





Toepassingsgebieden

Elektronische apparatuur: In communicatie-, medische, consumentenelektronica en andere apparatuur worden afgeschermde spiraalbuispakkingen veel gebruikt om gevoelige componenten te beschermen tegen elektromagnetische interferentie.

Auto-industrie: In op voertuigen gemonteerde elektronische systemen worden vaak afgeschermde spiraalbuispakkingen gebruikt om sensoren, kabels en connectoren af ​​te schermen om te voorkomen dat elektromagnetische interferentie het elektronische regelsysteem van de auto beïnvloedt, met name de normale werking van autonoom rijden en intelligente systemen.

Lucht- en ruimtevaart: In veeleisende omgevingen zoals ruimtevaartuigen en satellietcommunicatie kunnen afgeschermde spiraalbuispakkingen worden gebruikt voor elektromagnetische afscherming van kabels, pijpleidingen, instrumenten en apparatuur om de betrouwbaarheid van apparatuur en de stabiliteit van communicatie te garanderen.

Industriële toepassingen: In industriële besturingsapparatuur, apparatuur voor energieopwekking, transformatoren en andere apparatuur kunnen afgeschermde spiraalbuispakkingen worden gebruikt om elektromagnetische interferentie tussen apparatuur te verminderen en de stabiliteit van elektrische systemen te verbeteren.

Militaire en veiligheidsuitrusting: In militaire communicatieapparatuur, radarsystemen, satellietcommunicatie en andere gebieden worden afgeschermde spiraalbuispakkingen gebruikt om het anti-interferentievermogen van apparatuur te verbeteren en de veilige overdracht van belangrijke signalen te garanderen.

Prestatievoordelen

Afgeschermde spiraalbuispakkingen hebben uitstekende geleidbaarheid en afschermende eigenschappen;

Afgeschermde spiraalbuispakkingen hebben een uitstekende corrosieweerstand na galvaniseren; De materiaaleigenschappen van berylliumkoperen spiraalbuizen kunnen betere warmteoverdrachts- en koelmogelijkheden bereiken;

Afgeschermde spiraalbuispakkingen kunnen een hoge elasticiteit en lage ontspanning bieden, afhankelijk van de veerprestaties; Roestvrijstalen spiraalbuizen hebben een uitstekende corrosieweerstand en slijtvastheid, en hun levensduur is lang, waardoor de onderhouds- en vervangingskosten worden verlaagd;

Roestvrijstalen spiraalbuizen kunnen nog steeds goede mechanische eigenschappen behouden onder omgevingen met hoge temperaturen en zijn geschikt voor warmtewisseling en andere velden;

RVS spiraalbuizen zijn eenvoudig schoon te maken en geschikt voor gebruik in de voedingsmiddelen- en medische industrie;

Het toevoegen van PVC en andere binnenkernen aan de spiraalbuis kan verschillende compressiekrachten veranderen;

Alle producten (inclusief galvaniseren) voldoen aan SGS, ROHS, REACH, milieu- en andere normen.







Productieproces van afgeschermde spiraalbuispakkingen

Producttechnische parameters

Grondstoffen:

Spiraalvormige buis: vertind Berryllium-koper (zonder lood) of spiraalvormige buis

Buiskern: PVC-hardheid 80.



Afschermingseffectiviteit:

Afschermingskwaliteit: in de 1MHz-1GHz-frequentieband is de afschermingseffectiviteit hoger dan 80dB (80dB-160dB). (Zoals weergegeven in de onderstaande afbeelding)

Opmerking:

1. Standaard elastische kracht vertinde beryllium koperen spiraalbuispakking;

2. Vertinde berylliumkoperen spiraalbuispakking met gemiddelde elastische kracht;

3. Vertinde berylliumkoperen spiraalbuispakking met lage elastische kracht.

Compressie elastische kracht

Beryllium koperen spiraalvormige buisafschermingspakkingen zijn onderverdeeld in de volgende twee verschillende compressie-elastische krachten. De ideale compressie bedraagt ​​25% van de diameter van de spiraalbuis. Omdat de druk verband houdt met de dikte van de grondstof berylliumkoper, wordt de geschatte waarde van de elastische kracht aangegeven in de onderstaande tabel:



Diameter (mm)	Standaard stretch*	Gemiddelde elasticiteit
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Let op: * geeft aan dat de standaard elastische spiraalbuis geen binnenkern heeft, ** geeft aan dat dit model geen binnenkern kan hebben
Standaard rek: 4,8 kg/cm (gemiddeld); Gemiddelde rek: 1,6 kg/cm (gemiddeld)



Bezorgen, verzenden en serveren



Snelle leveringscapaciteit

1. Normale bulkproductietijd: minder dan 3 dagen;

2. Maximale tijd voor speciale producten: minder dan 7 dagen.

3. Normale doorlooptijd van gratis monster: minder dan 2 dagen.

4. Levertijd speciale producten: minder dan 7 dagen.

5. Voltooiingstijd van handmatige monsterproductie: minder dan 7 dagen



Betrouwbare kwaliteitsborging

Feedbacktijd voor klachten van klanten over kwaliteit: minder dan 1 uur.

Goederenuitwisselingstijd: minder dan 1 dag.

het verstrekken van een volledig assortiment kwaliteitsinspectierapporten om de kwaliteit en betrouwbaarheid van ons product te garanderen.





Vraag 1: Wat is een afschermende spiraalbuispakking?

A1: Een afschermende spiraalvormige buispakking is een beschermend onderdeel dat wordt gebruikt voor elektromagnetische afscherming, meestal gemaakt van metaal en heeft een spiraalvormige structuur. De belangrijkste functie is het voorkomen van elektromagnetische interferentie (EMI) en het bieden van een geleidend pad. Het wordt vaak gebruikt in verschillende elektronische apparaten en systemen om elektromagnetische interferentie te verminderen en de stabiliteit van het elektrische systeem te verbeteren.



Vraag 2: Wat is de belangrijkste functie van de afschermende spiraalbuispakking?

A2: De belangrijkste functie van de afschermende spiraalbuispakking is het bieden van elektromagnetische afscherming, het verminderen van de interferentie van externe elektromagnetische golven op de apparatuur en het voorkomen dat de door de apparatuur uitgezonden elektromagnetische golven de externe omgeving verstoren. Daarnaast kan het tot op zekere hoogte ook elektrische verbindingen en geleidende paden bieden om ervoor te zorgen dat de apparatuur stabiel werkt in een complexe elektromagnetische omgeving.

.

Vraag 3: Waarom kiezen voor een op maat gemaakte afschermende spiraalbuispakking?

A3: Op maat gemaakte afschermende spiraalbuispakkingen kunnen nauwkeurig voldoen aan de behoeften van specifieke toepassingen. Elk apparaat heeft verschillende maten, vormen en gebruiksomgevingen. Maatwerk kan het beste afschermingseffect garanderen en tegelijkertijd het aanpassingsvermogen, de duurzaamheid en het installatiegemak garanderen. Door middel van op maat gemaakte diensten kunnen klanten de juiste materialen, afmetingen, oppervlaktebehandelingen en structuren kiezen om ervoor te zorgen dat de pakkingen langdurig stabiel functioneren in een specifieke omgeving.



Vraag 4: Welke kenmerken kunnen worden aangepast voor afgeschermde spiraalbuispakkingen?

A4: Bij het aanpassen van afgeschermde spiraalbuispakkingen kunnen de volgende kenmerken worden aangepast:

Grootte en vorm: pas lengte, diameter, steek, enz. aan volgens de maatvereisten van de apparatuur van de klant.

Materiaalkeuze: Selecteer verschillende metalen materialen afhankelijk van de werkomgeving, zoals berylliumkoper, roestvrij staal, verkoperde legering, enz., om een ​​afschermend effect en corrosieweerstand te garanderen.

Oppervlaktebehandeling: zoals vernikkelen, verzilveren, vergulden, enz., om de corrosieweerstand, geleidbaarheid en mechanische eigenschappen te verbeteren.

Structureel ontwerp: Pas de spiraalstructuur en het aantal lagen van de pakking aan om het afschermende effect te optimaliseren.

Aanpassingsvermogen aan de omgeving: Pas hoge temperatuurbestendigheid, corrosiebestendigheid, waterdichte en stofdichte eigenschappen aan om langdurig stabiel gebruik onder extreme omstandigheden te garanderen.



Vraag 5: Hoe kan ik de kwaliteit van op maat gemaakte afgeschermde spiraalbuispakkingen garanderen?

A5: We hanteren een strikt kwaliteitscontroleproces, van ontwerp, materiaalselectie, productie tot eindtesten, elke link wordt strikt gecontroleerd. Vóór maatwerk zullen we gedetailleerd met klanten communiceren om ervoor te zorgen dat het ontwerpplan voldoet aan de toepassingsvereisten; na de monsterproductie worden meerdere tests (zoals elektromagnetische afscherming, hoge temperatuurbestendigheid, corrosieweerstand, enz.) uitgevoerd om de productkwaliteit te garanderen. Tijdens de massaproductie worden ook volledige controles en tests uitgevoerd om ervoor te zorgen dat elk product aan de normen voldoet.



Vraag 6: Kunnen afgeschermde spiraalbuispakkingen hergebruikt worden?

A6: Afgeschermde spiraalbuispakkingen zijn meestal ontworpen als herbruikbare componenten, vooral hoogwaardige metalen materialen en oppervlaktebehandelingen om hun duurzaamheid en lange levensduur te garanderen. Langdurig gebruik kan echter bepaalde slijtage of schade veroorzaken, dus regelmatige inspectie en onderhoud zijn noodzakelijk. Als de pakking beschadigd is of de prestaties afnemen, kan tijdige vervanging ervoor zorgen dat de apparatuur normaal blijft werken.



Vraag 7: Hoe kies ik een geschikte afgeschermde spiraalbuispakking?

A7: Bij het kiezen van een geschikte afgeschermde spiraalbuispakking moeten de volgende factoren in overweging worden genomen:

Elektromagnetische compatibiliteitsvereisten van de apparatuur: Kies een pakking met voldoende afschermend effect.

Werkomgeving: Houd rekening met factoren zoals temperatuur, vochtigheid en corrosiviteit, en kies materialen die zich aanpassen aan de omgeving.

Grootte en vorm: Zorg ervoor dat de pakking overeenkomt met de interface van de apparatuur en de installatielocatie.

Duurzaamheidsvereisten: Kies materialen met een hoge duurzaamheid op basis van de levensduur en onderhoudscyclus.



Vraag 8: Wat is de levertijd voor op maat gemaakte afgeschermde spiraalbuispakkingen?

A8: De levertijd is meestal afhankelijk van de complexiteit en het productievolume van de pakking. Over het algemeen duurt de productie- en verificatiecyclus van het monster ongeveer 2-3 dagen, en het nieuwe malmonster 15 dagen. Als de klant dringende behoeften heeft, kunnen we een versnelde service bieden op basis van de specifieke situatie en proberen we de leveringscyclus te verkorten.
